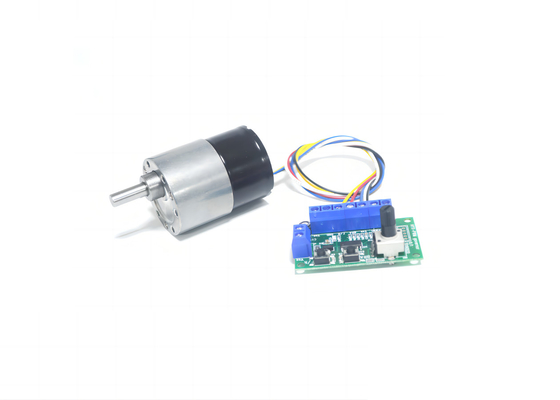

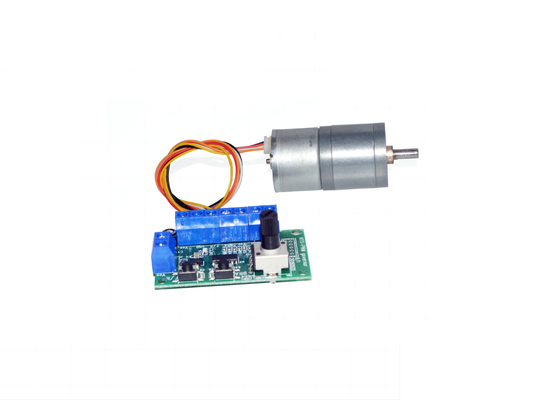

Motor de engranajes de 12 V de corriente continua, motores de corriente continua sin escobillas CM36‐3650 con controlador para aparatos inteligentes para monitoreo de seguridad ((1200RPM)

Motor de engranajes de 12 V de corriente continua, motores de corriente continua sin escobillas CM36‐3650 con controlador para aparatos inteligentes para monitoreo de seguridad ((1200RPM)

Por favor, tenga en cuenta:

• No se permite que el motor supere la carga límite y se detenga.
• Los polos positivos y negativos de la fuente de alimentación de la placa de circuito no se pueden invertir, de lo contrario el chip se quemará.
• Selección razonable de la fuente de alimentación de acuerdo con el voltaje de entrada del producto (DC: DC 12V/24V).
• Cuando se acerque o supere el par de carga límite, puede causar daños internos.
• La disminución de la velocidad del motor dará lugar a una disminución del par de salida.
• Habrá ruido de DB cuando el motor esté en marcha y cambiará ligeramente con el cambio de velocidad/cargaFunción: hacia adelante y hacia atrás, conmutación, regulación de velocidad sin pasos,frenado (requiere que el motor tenga su propia función de frenado).

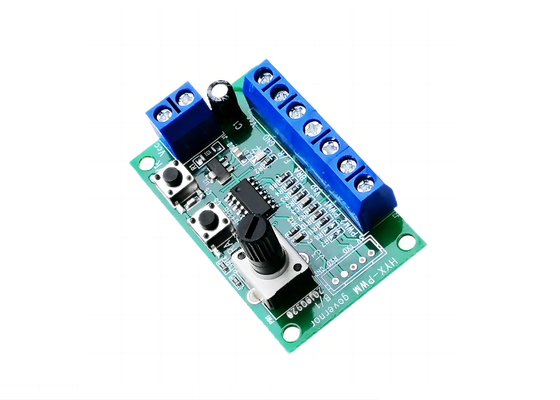

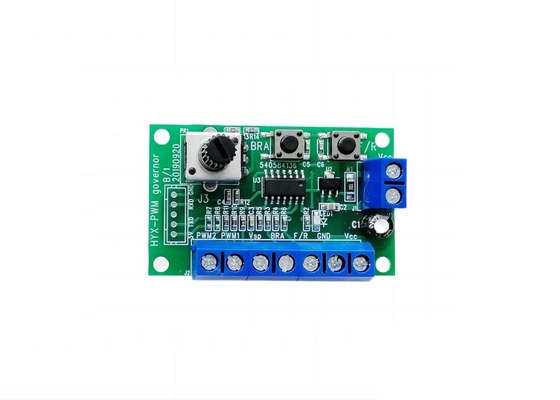

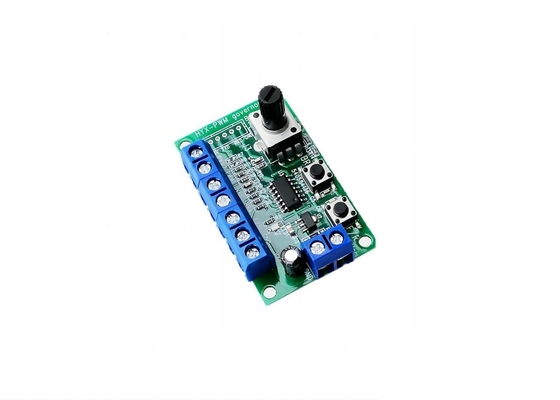

Diagrama de cableado técnico del módulo de texto del motor de engranajes sin escobillas

• Uso Para la serie de motores sin escobillas de 3 fases 2418 / 2838 / 4260 / 3650 / 3525 / 2430.
• La posición predeterminada es de 20khz, la aguja 2 por el mando de velocidad es de 2khz.

2418/2430 instrucciones generales de cableado:
Cables negros: polo negativo de la fuente de alimentación del motor
Cables rojos: polo positivo de la fuente de alimentación del motor
Cables amarillos: salida de señal de velocidad (18 pulsos son de salida para una vuelta del motor)
Cables blancos: Puerto de regulación de velocidad sin pasos del motor: PWM de entrada, el ciclo de trabajo es inversamente proporcional a la velocidad, conectado a la fuente de alimentación, conecte el polo negativo es la velocidad más alta.
Cables naranjas: Control del motor hacia adelante y hacia atrás: cuando el puerto no está conectado, el motor es CCW y el puerto está conectado a un motor CW de bajo nivel (≤0,6V)

3525/3650 instrucciones generales de cableado:
Cables negros: polo negativo de la fuente de alimentación del motor
Cables rojos: polo positivo de la fuente de alimentación del motor
alambre amarillo: salida de señal FG (para equipos externos para detectar la velocidad del motor, tres pares de polos motor de anillo magnético girar un círculo para la salida de nueve pulsos de onda cuadrada
Cables blancos: control del motor hacia adelante y hacia atrás: cuando el puerto no está conectado, el motor es CCW y el puerto está conectado a un motor CW de bajo nivel (≤0,6V)
Cables azules: Control de regulación de velocidad: regulación de velocidad mediante la entrada de voltaje analógico, la velocidad es proporcional al voltaje

2838 instrucciones generales de cableado:
Cables negros: polo negativo de la fuente de alimentación del motor
Cables rojos: polo positivo de la fuente de alimentación del motor
alambre amarillo: salida de señal FG (para equipos externos para detectar la velocidad del motor, tres pares de polos motor de anillo magnético girar un círculo para la salida de nueve pulsos de onda cuadrada
Cables blancos: control del motor hacia adelante y hacia atrás: cuando el puerto no está conectado, el motor está CCW y el puerto está conectado al motor CW de bajo nivel (≤0,6V)
Cables bules: control de regulación de velocidad: regulación de velocidad inversa a través del modo PWM; conectar al polo negativo de la fuente de alimentación a toda velocidad (velocidad máxima)

4260 Instrucciones generales de cableado:
Cables negros: polo negativo de la fuente de alimentación del motor
Cables rojos: polo positivo de la fuente de alimentación del motor
Alambre amarillo: salida de señal de velocidad FG (para equipos externos para detectar la velocidad del motor, dos pares de motor de anillo magnético de polo giran un círculo y salen seis pulsos de onda cuadrada)
Cables blancos: control del motor hacia adelante y hacia atrás: cuando el puerto no está conectado, el motor es CCW y el puerto está conectado a un motor CW de bajo nivel (≤0,6V)
Cables azules: Control de regulación de velocidad: regulación de velocidad mediante entrada de voltaje analógico (0-5V); velocidad y voltaje proporcional.

Dimensión del módulo del controlador del motor de alta potencia BLDC

Embalaje y envío:

Embalaje del producto:

• El motor de corriente continua estará empaquetado en una caja de cartón resistente.
• La caja estará amortiguada con envoltura de burbujas para evitar cualquier daño durante el envío.
• El motor estará sellado en una bolsa de plástico para protegerlo de la humedad y el polvo.

Envío:

• Ofrecemos envío gratuito dentro de los Estados Unidos continentales.
• El envío será manejado por un servicio de mensajería confiable.
• La información de seguimiento se proporcionará una vez que se envíe el pedido.
• El tiempo de entrega puede variar según el destino.

Preguntas frecuentes:

P: ¿Cuál es la marca de este motor de CC?

R: La marca de este motor de CC es JNFUTEK.

P: ¿Cuál es el número de modelo de este motor de CC?

R: El número de modelo de este motor de CC es JGB37-555.

P: ¿Este motor de CC tiene alguna certificación?

R: Sí, este motor de CC está certificado con CE/ROHS.

P: ¿Dónde se fabrica este motor de CC?

R: Este motor de CC es fabricado en China.

P: ¿Cuál es la cantidad mínima de pedido para este motor de CC?

R: La cantidad mínima de pedido para este motor de CC es de 100.

P: ¿Cuál es el precio de este motor de CC?

R: El precio de este motor de CC es de $9.85.

P: ¿Cuáles son las condiciones de pago de este motor de CC?

R: Los términos de pago para este motor de CC son T/T.

P: ¿Cuál es la capacidad de suministro para este motor de CC?

R: La capacidad de suministro de este motor de CC es de 10000 PCS por semana.

P: ¿Cuál es el tiempo de entrega para este motor de CC?

R: El tiempo de entrega de este motor de CC es de 10 días después de recibir su depósito.

P: ¿Cuáles son los detalles del embalaje de este motor de CC?

R: Los detalles del embalaje de este motor de CC son cartones y espuma.
